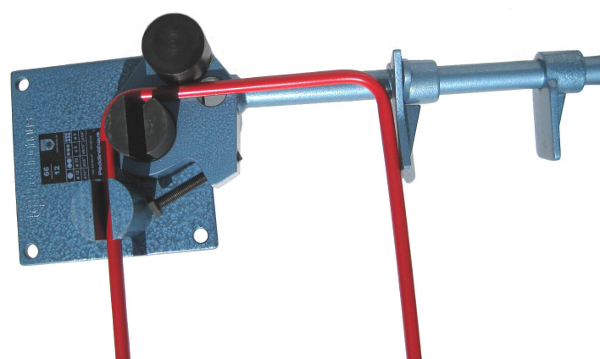

Bügelbieger





66



Technische Daten

Modell

66 / 12

Bestell-Nr.

24163

Anzahl der Stäbe, die gleichzeitig gebogen werden können

Stück

1

2

3

6

Betonstahl bis 850 N/mm2 Festigkeit

bis Ø mm

12

10

8

6

Nettogewicht

kg

12

Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von
450 N/mm2. Konstruktionsänderungen bleiben vorbehalten.



  • stabile Stahlplattenkonstruktion

  • Biegerollen und Mittelbolzen in gehärteter Ausführung

  • geeignet für alle Bügelarten bis 12 mm Stahldurchmesser

  • wahlweise normgerechtes Biegen um den feststehenden Mittelbolzen
    oder scharfkantiges Biegen mit dem Schlitz-Mittelbolzen

  • stufenlos einstellbarer Winkelanschlag für genaue Biegewinkel;
    dadurch werden bei allen Bügeln gleiche Winkel erzielt

  • zwei stufenlos einstellbare Längenanschläge für Bügel mit unterschiedlichen Schenkellängen
